[CS 발표_12] 토폴로지와 병목현상

토폴로지와 병목현상에 대해 연관지어 설명해보세요.



토폴로지란?

토폴로지란 컴퓨터 네트워크에 참여하는 요소들(노드, 링크)의 배치 형태를 말한다.(=망 구성방식)

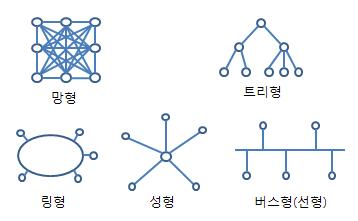

토폴로지의 종류

버스형

• 구조 : 모든 노드들이 단일 중앙 케이블(버스)에 연결되어 있다.
• 장점 : 설치와 확장이 용이하며 비용이 적게 든다.
• 단점 : 버스에 장애 발생 시 전체가 다운될 수 있으며 동시에 노드 간의 통신이 불가능하다.

트리형

• 구조 : 트리 구조로 계층적 구조 형태를 표현한다.
• 장점 : 확장이 용이하고 계층 구조로 인해 관리가 편하다. 모든 노드를 연결하기 위한 회선 수가 적다.
• 단점 : 상위 계층에 장애 발생 시 하위 계층도 영향을 받을 수 있다.

스타형

• 구조 : 모든 장치가 중앙의 허브나 스위치에 개별적으로 연결되어 있다. 중앙집중식이다.
• 장점 : 장애 발견이 쉽고 장애 발생 시 특정 장치만 네트워크에서 제외되므로 네트워크의 나머지 부분은 영향을 받지 않는다.
• 단점 : 중앙 허브에 장애 발생 시 전체 네트워크가 다운될 수 있다.

링형

• 구조 : 순환 구조로 서로 이웃하는 노드끼리 연결되어 원형을 이루고 있다. 목적지를 적어 한 방향으로 돌리면 언젠가는 도착한다.
• 장점 : 데이터 충돌이 적고 통신 효율이 높으며 전송 데이터가 일정하게 흐른다.
• 단점 : 한 노드에서 장애 발생 시 전체 네트워크가 다운될 수 있다.

메시형

• 구조 : 모든 노드가 서로 연결되어 있다.
• 장점 : 높은 신뢰성과 내구성을 가지고 특정 노드의 장애가 다른 노드에 영향을 주지 않는다.
• 단점 : 설치와 유지 관리가 복잡하고 비용이 많이 든다.

병목현상이란?

병목현상이란 시스템의 성능이 특정 부분에서 제한되거나 저하되는 현상이다. 주로 데이터 처리, 전송, 저장 등의 과정에서 발생할 수 있다. 병목현상을 찾을 때 토폴로지가 중요한 기준이 될 수 있기 때문에 잘 이해하고 있는 것이 좋다. 네트워크를 설계할 때 병목 지점을 고려하여 최적의 토폴로지와 적절한 네트워크 장비를 선택하는 것이 중요하다.
